Kabel antenowy wykorzystywany dla systemów odbioru sygnału naziemnego i satelitarnego, zalecany do odbioru w jakości HD. Przystosowany do zastosowań zewnętrznych.
Przewód wewnętrzny kabla Televes T-100 o średnicy 1,13mm wykonany jest z miedzi . Folia ekranująca, jak i oplot kabla wykonany z miedzi o pokryciu wyższym niż 77% co zapewnia pełną zgodność ze standardem Klasy A.

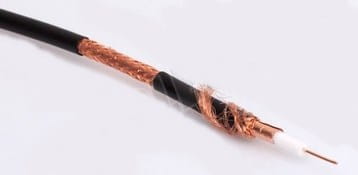

BUDOWA KABLA KONCENTRYCZNEGO
1) WEWNĘTRZNY PRZEWÓD ("GORĄCA ŻYŁA")
Odgrywa ważną rolę w tłumieniu kabla, im większa średnica tym mniejsze tłumienie kabla. Przyczynia się również do mechanicznej wytrzymałości na rozciąganie. Wewnętrzne przewody produkowane są z dwóch różnych materiałów: miedzi (Cu) i stali pokrytej miedzią (CCS). Cu stosowany jest aby uzyskać niski opór elektryczny i znakomitą reakcję w wysokich i niskich częstotliwościach. CCS jest stosowany aby uzyskać lepsze parametry mechaniczne ale gorszą wytrzymałość elektryczną i tłumienie.
Dobra jakość wewnętrznego przewodu jak i odpowiednio rozszerzony dielektryk zapewnia wartości prędkości wyższe niż 80% w taki sposób czyniąc taki kabel w pełni kompatybilny z transmisją cyfrową.
NISKA OPORNOŚĆ ELEKTRYCZNA jest ważnym parametrem biorąc pod uwagę, że kabel służy do zasilania urządzeń, takich jak switche DiSEqC, w których napięcie kontroluje ich możliwość wybrania pionowej lub poziomej polaryzacji; wzmacniacze zasilane zdalnie za pomocą kabla koncentrycznego, multiswitche, ...itp.
W odniesieniu do przewodu wewnętrznego, kolejność rozwiązań jest następująca:
- miedź (Cu)
- aluminium pokryte miedzią (CCA)
- stal pokryta miedzią (CCS)
2) D I E L E K T R Y K
Kable Televes charakteryzuje dielektryk, wykonany z polietylenu rozszerzonego dzięki wprowadzeniu do niego gazu.
Przeprowadzone testy podczas 21 dni, przy temperaturze 40° C i wilgotności 93% dowiodły, że tłumienie kabla wzrosło mniej niż 5%.
W kablach koncentrycznych posiadających chemicznie rozszerzony dielektryk, tłumienie wzrosło prawie 70%.
3) E K R A N O WA N I E
Dostępne w dwóch rodzajach:
A) Miedź + poliester i
B) Aluminium + poliester + aluminium.
MIEDŹ + warstwa pokryta POLIESTEREM gwarantuje doskonałą przewodność i ochronę przed zakłóceniami.
Warstwa poliestrowa zapewnia prawidłową elastyczność podczas zginania kabla. Folia ekranująca w połączeniu z dodatkowym splotem zapewnia większą skuteczność ekranowania w całym spektrum częstotliwości, za czym idzie zarówno wytrzymałość, niski opór elektryczny DC i 100% pokrycie folią ekranującą.
4) O P L O T
Oplot zapewnia zarówno spójność jak i elastyczność kabla. Jest on szczególnie skuteczny przeciw zakłóceniom niskiej częstotliwości. Z drugiej strony, OPLOT MA MNIEJSZĄ WYTRZYMAŁOŚĆ DC niż folia i za pomocą wewnętrznego przewodu wyznacza elektryczny opór kabla.
Klasyfikacja materiałów, według poziomu oporu (od najmniejszego do najwyższego):
- miedź (Cu)
- aluminium pokryte miedzią (CCA)
- stal pokryta miedzią (CCS)
5) O S Ł O N A A N T Y M I G R A C Y J N A
Zapobiega przemieszczaniu się oraz przedostawaniu się wilgoci do kabla, co pozwala uniknąć pogorszenia jego właściwości.
6) O T O C Z K A Z E W N Ę T R Z N A
Osłona kabla ochrania przed czynnikami środowiska, takimi jak promienie słoneczne, woda, ciepło, chemikalia.
Kable Televés są wykonane z trzech materiałów osłaniających: PVC, PE i LSFH.
PVC (Polichlorek winylu) jest przystosowany do UŻYTKU WEWNĘTRZNEGO. Charakteryzuje go zarówno doskonała elastyczność jak i dobra reakcja na ciepło. Niemniej jednak szybko się psuje jeżeli jest narażony na działanie promieni słonecznych lub wody. PE (Polietylen) jest dobrym rozwiązaniem do UŻYTKU ZEWNĘTRZNEGO, ponieważ jest on wodoodporny. LSFH (Low Smoke Free Hallogen Nisko Dymowy Bez Halogenu) zalecany dla SPECJALNYCH INSTALACJI, takich jak szpitale, szkoły, porty lotnicze, tunele, centra handlowe, hotele, teatry, dworce transportowe; budynki typu: biblioteki, galerie, muzea; lub w instalacjach sterowania, alarmowych czy przemysłowych.
Osłona kabla posiada \ oznakowania, rodzaj metryka, numer referencyjny.
